新瑞隆分享固態鋁電解電容制造過程
2021-12-03 17:46:28
鋁電解電容重要性鋁電解電容在電子元器件當中的地位相當重要，幾乎每一塊電路板上面都會出現電解電容，主要作用是濾波，廣泛使用在各種電子產品中，下面我們來來了解下鋁電解電容是怎樣制造出來的?

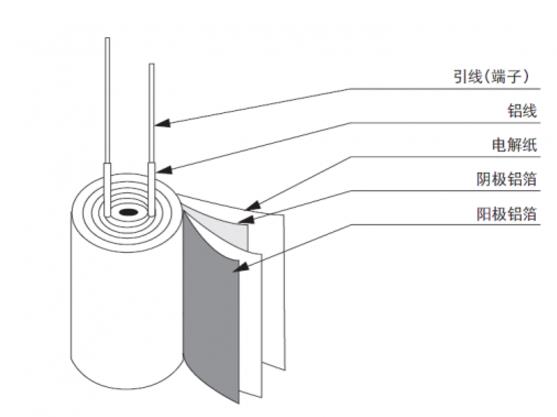

1、電容器的基本模型ε：介電常數S：電極板的面積(m2)D：兩電極板之間的距離電容器基本模型，常見的電解電容及其結構，實現電解電容性能是靠鋁殼中間的素子，素子的結構。

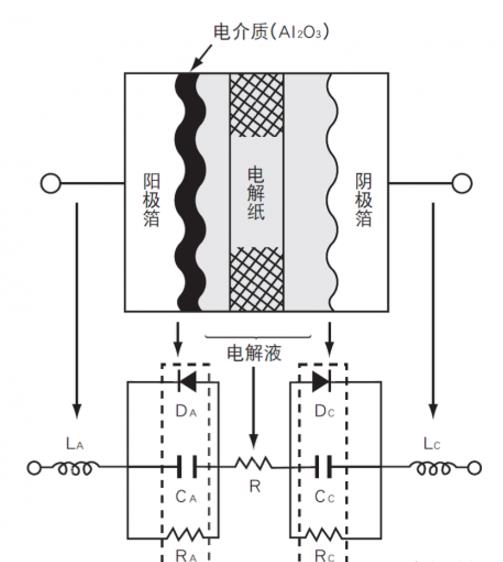

電容的等效電路作為鋁電解電容的電介質氧化膜(Al2O3)的介電常數通常為8~10，這個值并不比其他類型的電容大，但是，通過對鋁箔進行蝕刻擴大表面積，并使用電化學的處理得到更薄更耐壓的氧化電介質層，使鋁電解電容可以取得比其他電容器更大的單位面積CV值。
鋁電解電容制造過程：
1、蝕刻(擴大大表面積)蝕刻的作用是擴大鋁表面積。
2、化成(形成電介質層)在陽極鋁箔表面形成電介質層(Al2O3)3、剪裁按照產品要求裁剪鋁箔
4、卷繞將陰極鋁箔和陽極鋁箔之間插入電解紙，然后卷繞成圓柱形，在卷繞工藝上陰極箔和陽極箔連接上端子。
5、含浸將素子浸入電解液中，電解液能對電介質進一步修復。
6、密封將素子裝入鋁殼中用封口膠密封。
肇慶市新瑞隆電子有限公司是一家專業生產固態鋁電解電容器的創新型公司。企業的主導產品是全系列的固態鋁電解電容器，目前月產能在1500萬只 - 2000萬只以上。固態鋁電解電容具備環保、低阻抗、高低溫穩定、耐高紋波及高信賴度等優越特性，且導電性、頻率特性及壽命均佳，適用于低電壓、高電流的應用中。主要應用于PD電源、適配器、工控主板、PC主板、戶外LED顯示屏等。
